MusicHUB-Wechsel für Android Auto und apple CarPlay

1. MCU-Firmware-Update
   Mindestvoraussetzung ist die Version 70.00.100; ggf. Update durchführen.
   Das Fahrzeug befindet sich dabei, je Update, ca. 45min. im Batteriebetrieb ACC, weshalb die Batterie voll sein sollte. Beim Abbruch des Firmware-Updates könnte die MCU beschädigt werden.
   Alternativ könnte vermutlich auch der nicht so umweltgemäße Leerlaufbetrieb genutzt werden. Zeitansatz: ca. 1 Stunde.
   Anleitung und Firmware befinden sich unter: Firmware MCU Upgrade-Datei

   • Achtung: USB-Stick mit "FAT32" formatieren, dann Ordner mit Update auf "EU N 70.00.100A" aufspielen.

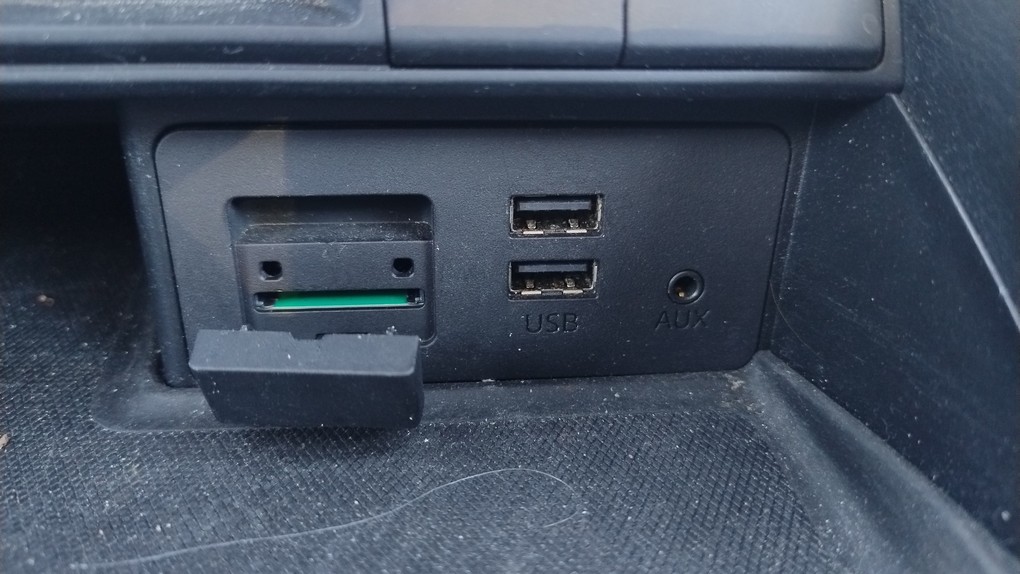

   • SD-Karte mit Navi-Software entnehmen. (Bild 1)
   • Gemäß Anleitung erst Failsafe, dann Update aufspielen.
   • Danach Update mit "EU N With 70.00.367A" auf den USB-Stick kopieren und einspielen (Failsave entfällt dabei.)
2. Einbauanleitung Music-HUB
   Die folgende Liste dient nur als Anhalt, um den Aufwand einschätzen zu können.
   Die Einbauanleitung des HUB befindet sich als Video unter dem Link: Einbauanleitung
   Es sind insgesamt nur 2 Schrauben zu lösen, der Rest ist nur mit Klammern befestigt/gesteckt.
   Zeitansatz: ca. 1 Stunde
• SD-Karte mit Navi-Software ausentnehmen. (Bild 1)
• Minuspol der Batterie abklemmen. (Bild 2)

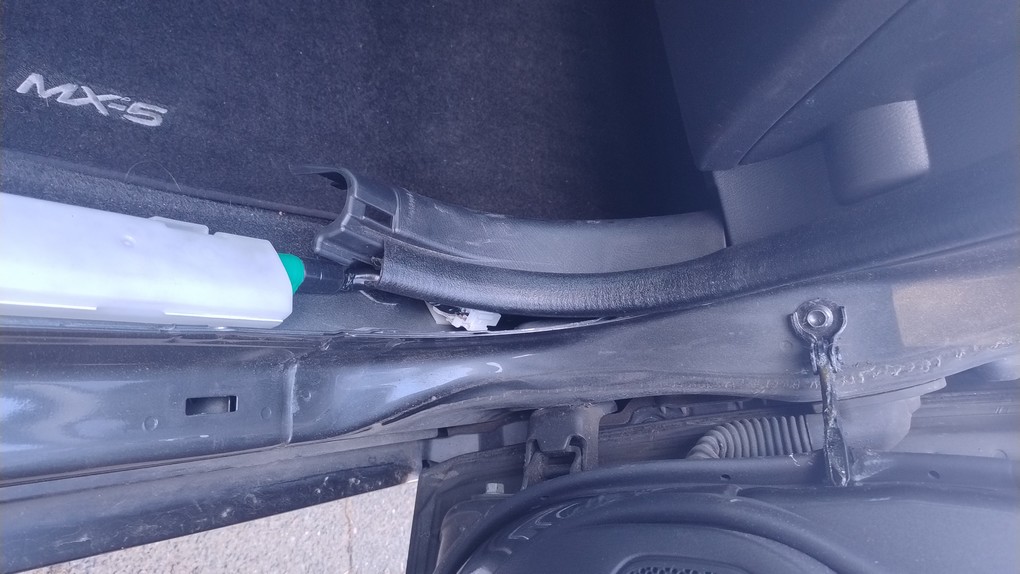

• Innenverkleidung des rechten Seitenschwellers nach oben abziehen. (Bild 3)
• Anschließende rechte Innenverkleidung zum Armaturenbrett entfernen. (Bild 4)
• Schraube am Armaturenbrett auf Höhe von Kotflügel lösen. (Bild 5)
• Türdichtung a.H.v. rechten Kotflügel abziehen.

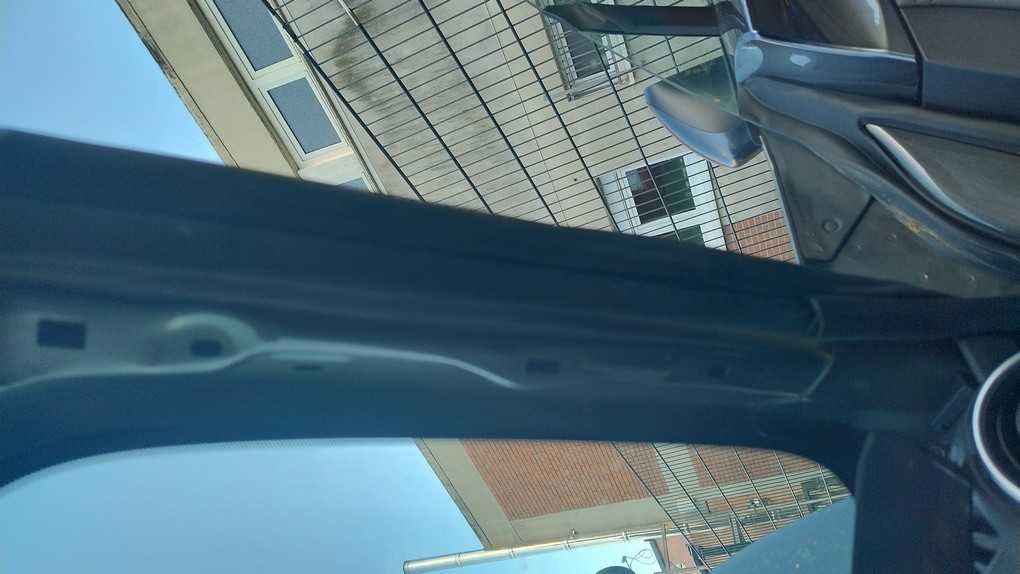

• Rechte Innenverkleidung der A-Säule abziehen und aufs Armaturenbrett legen. (Bild 6)

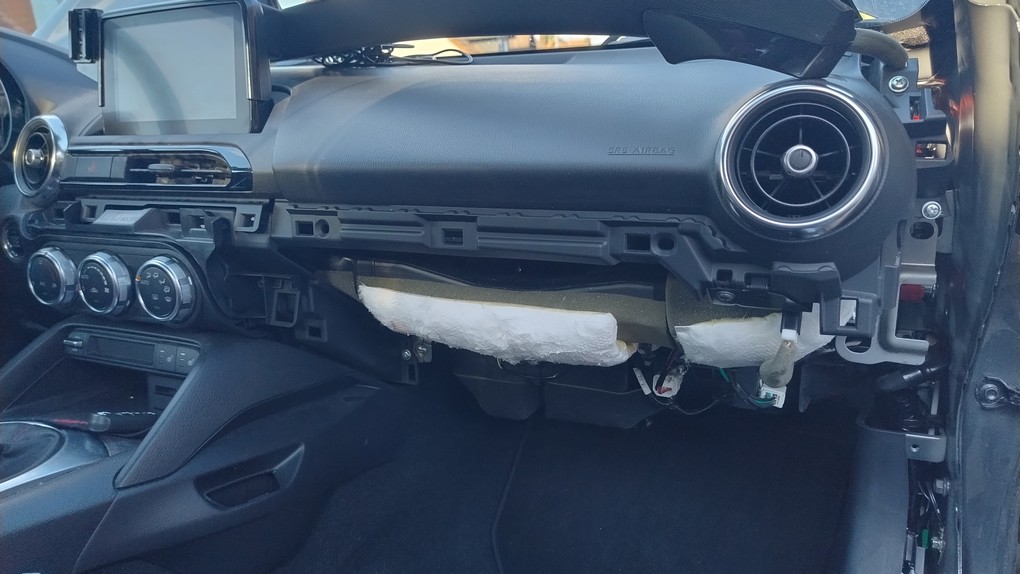

• Unteres Armaturenbrett rechtsseitig abziehen. (Bild 7)
• Abdeckung des MCU abziehen. (Bild 8)

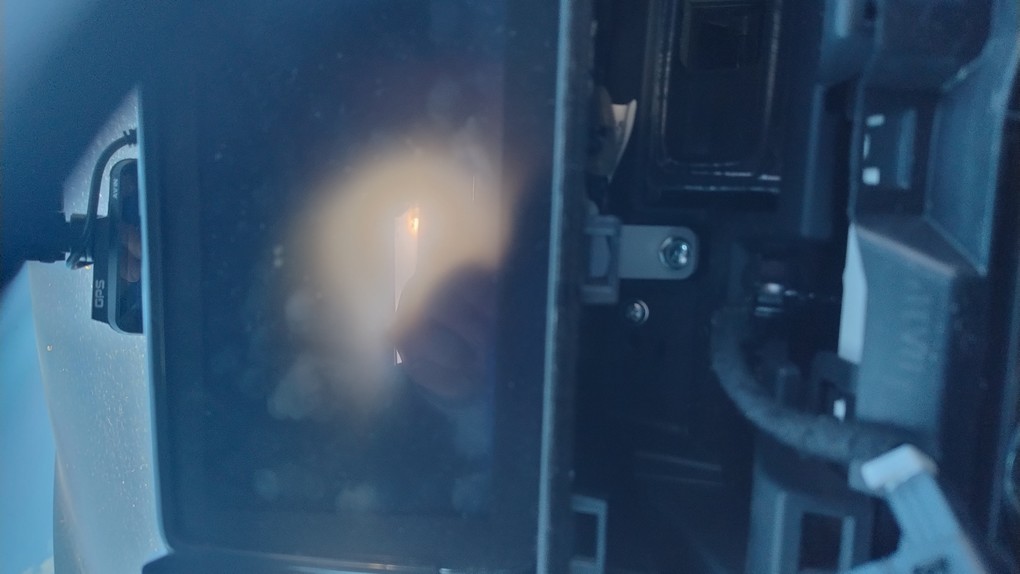

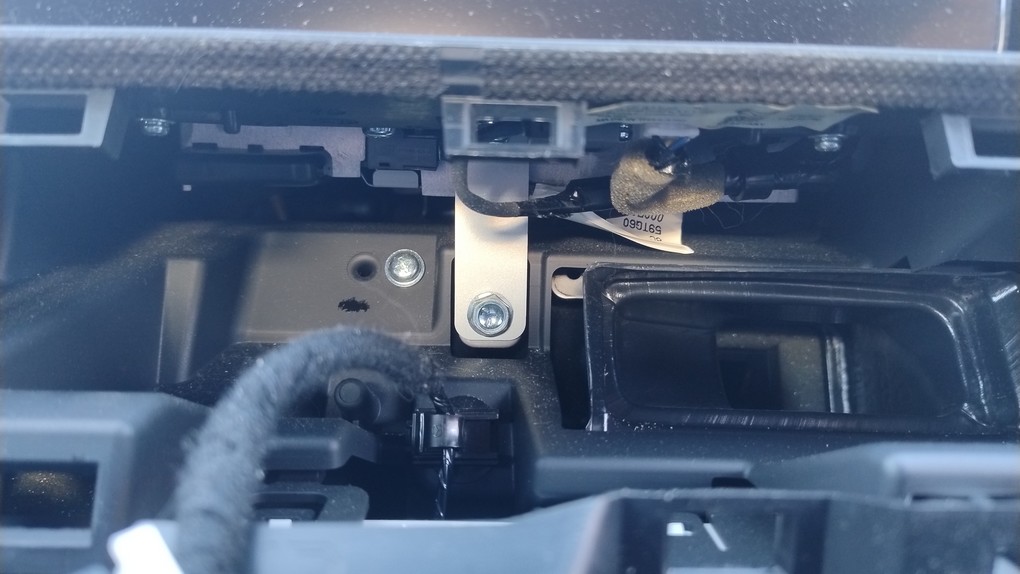

• Schraube vom Display/MCU-Einheit lösen. (Bild 9)

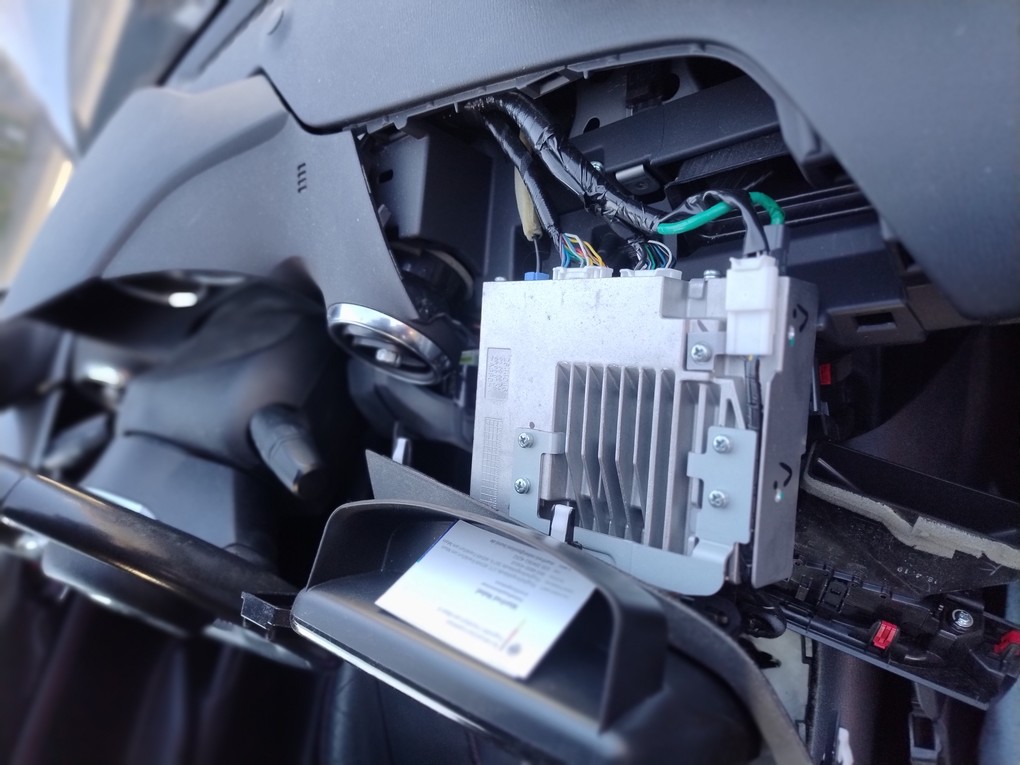

• MCU mit Verkleidung herausziehen. (Bild 10)

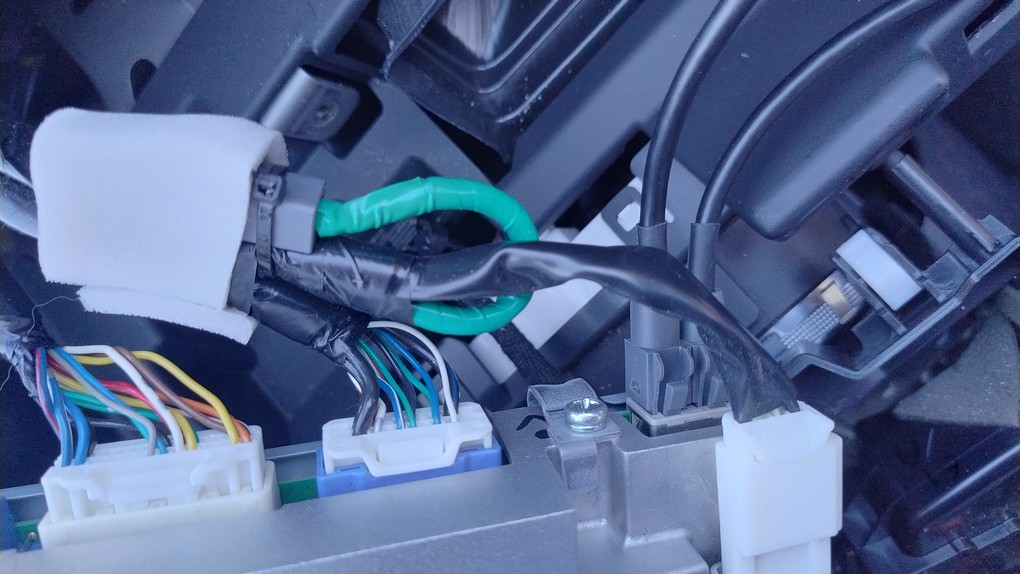

• Grünes USB-Kabel rechtsseitig abklemmen und mir Kabelbinder befesstigen, mitgelieferte USB-Kabel anschließen.
  Dabei auf die Farben achten: grüer Stecker: rechts aussen, blauer Stecker: rechts innen. (Bild 11)
  Display/MCU-Einheit wieder zurückschieben.

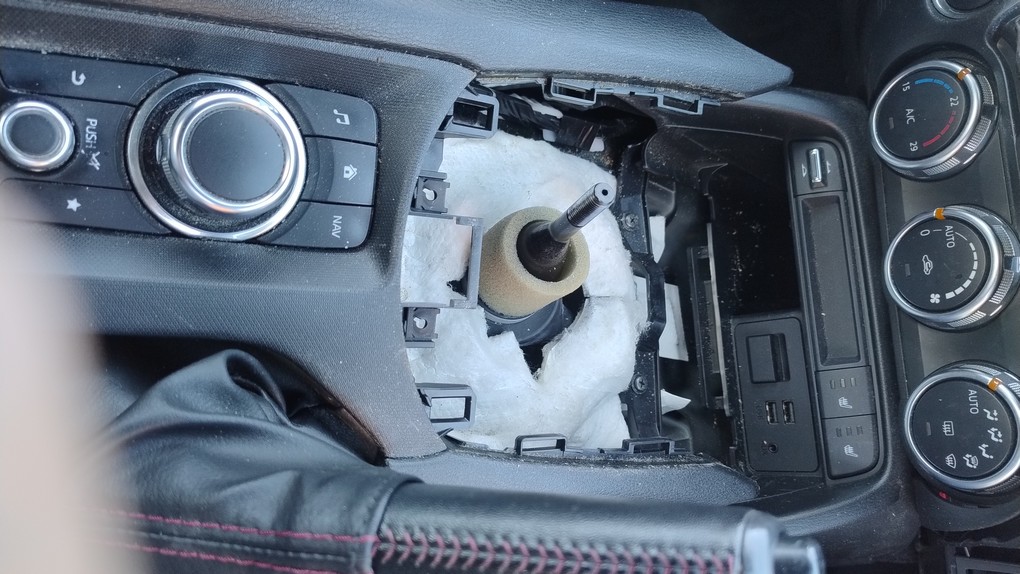

• Schaltknauf abschrauben und Verkleidung mit Schaltsack abziehen. (Bild 12)
• Verkleidung der Mittelkonsole, von hinten beginnend, abziehen und HUB mit Verkleidung etwas herausziehen.
  Kabel des HUB lösen.
• Der HUB ist mit 4 Klammern in der Verkleidung befestigt.
  Die unteren beiden können mit den Fingern nach oben gedrückt werden, die oberen kann man mit einem längeren flachen Gegenstand nach unten drücken und entriegeln.

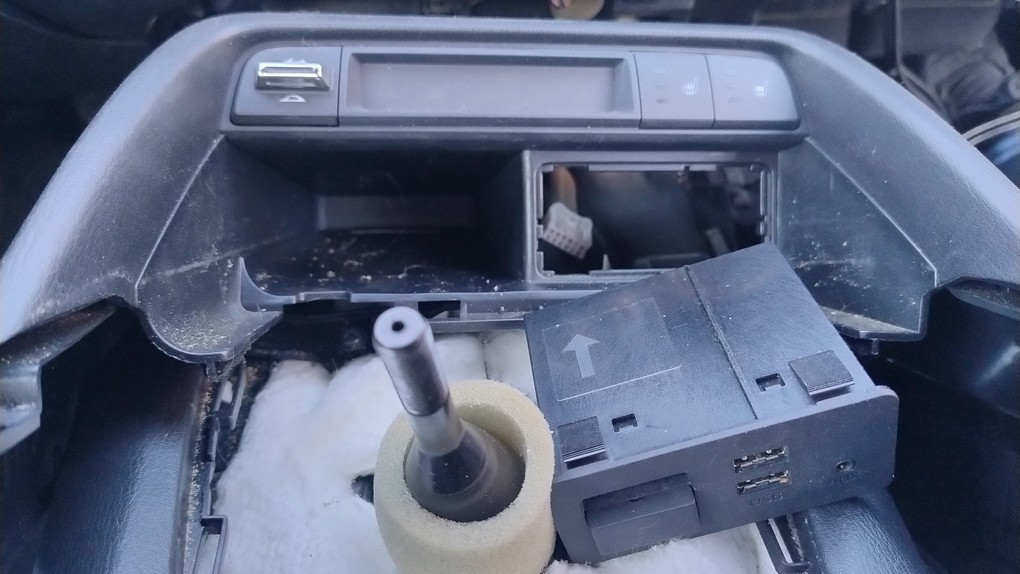

HUB herausziehen. (Bild 13)
• Grünes USB-Kabel mit Kabelbinder befesstigen
  Mitgelieferte USB-Kabel von oben nach unten einfädeln und am HUB anschlie&zlig;en. Überschüssiges Kabel mit Kabelbinder zusammenbinden und Steuer-Kabel anschliessen.
• Navi-Karte einsetzen, Minuspol der Batterie anschließen und Funktion des HUB testen.

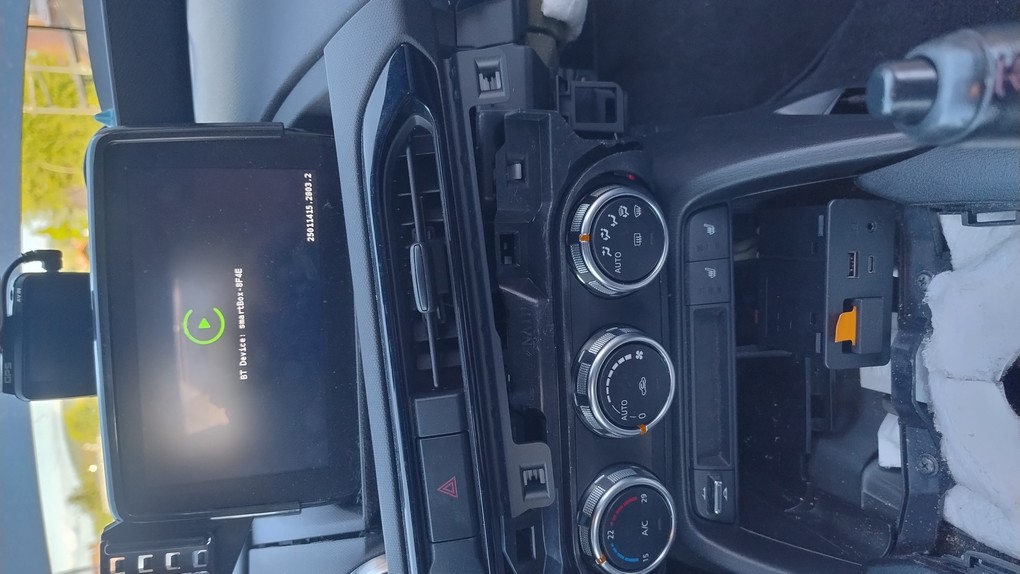

  Hierzu den HUB im Mobiltelefon mit Blutooth verbinden und Android Auto/Apple CarPlay am Mobiltelefon einrichten. (Bild 14)
  Unter Einstellungen/Geräte muss Android Auto/Apple CarPlay angewählt sein (Bild 15),
  danach kann man im Menue Anwendungen Android Auto/Apple CarPlay auswählen. (Bild 16)
• MCU festschrauben und obere Armaturenbrettabdeckung befestigen.
• Mittelkonsole, Schaltknauf und HUB-Abdeckung befestigen.
• Unteres Armaturenbrett rechtsseitig befestigen, anschrauben.
• Verkleidung der A-Säule, Türdichtung und Seitenschwellerverkleidung befestigen.
3. Hinweise

   • Nicht alle Apps sind in Android Auto verfügbar (a href="https://play.google.com/store/apps/category/ANDROID_AUTO_PROJECTED" target=new>Beispiele),
     es gibt aber Workarrounds mit denen man den Bildschirm dess Mobiltelefon direkt streemen kann.
   • Der Sprachassistent von Google funktioniert problemlos.
